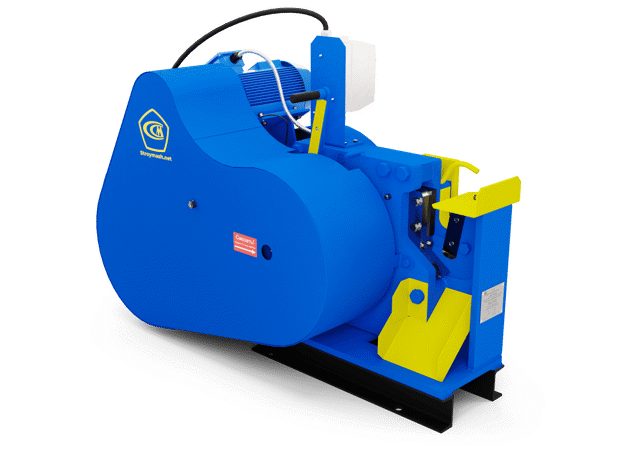

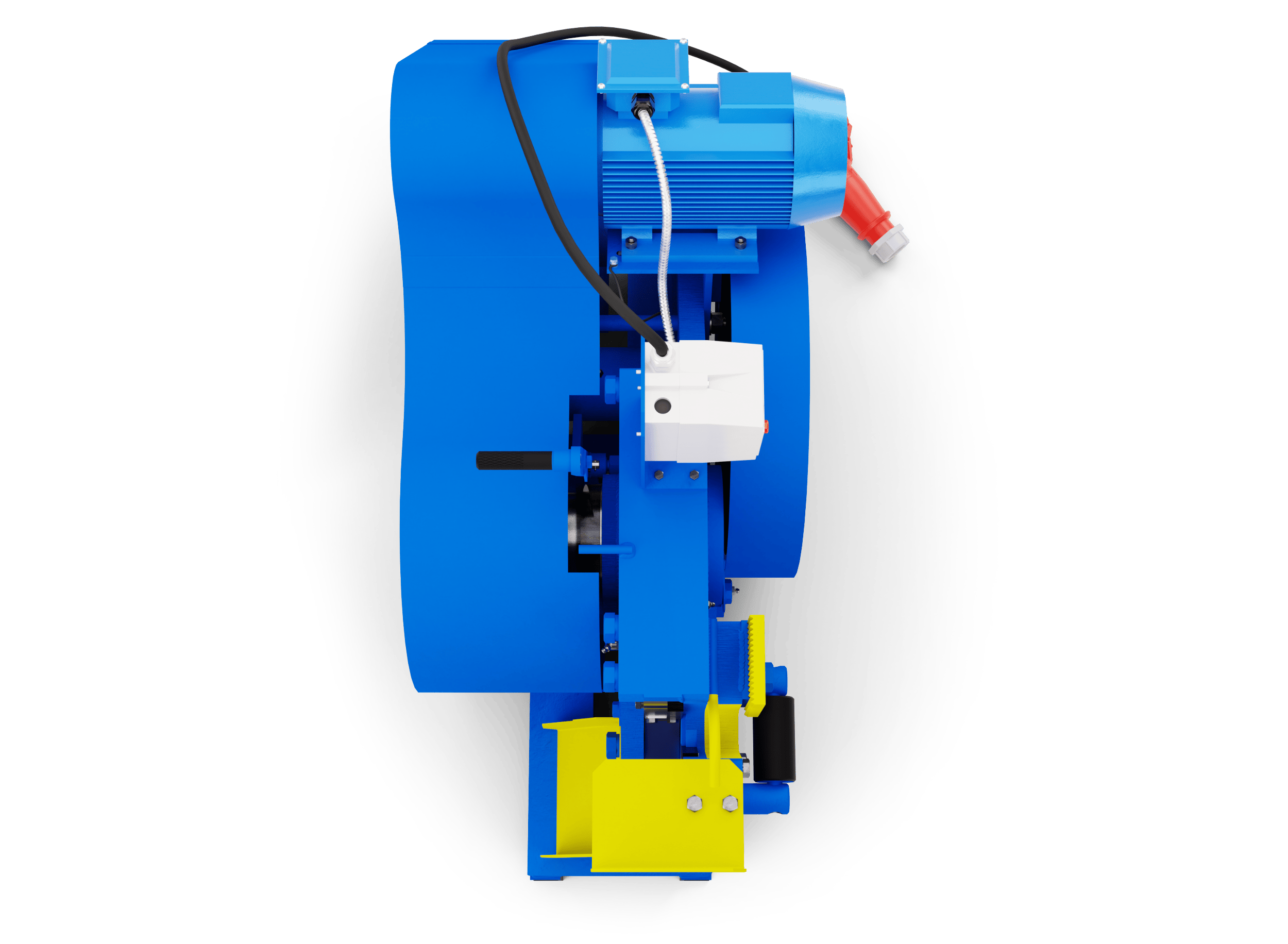

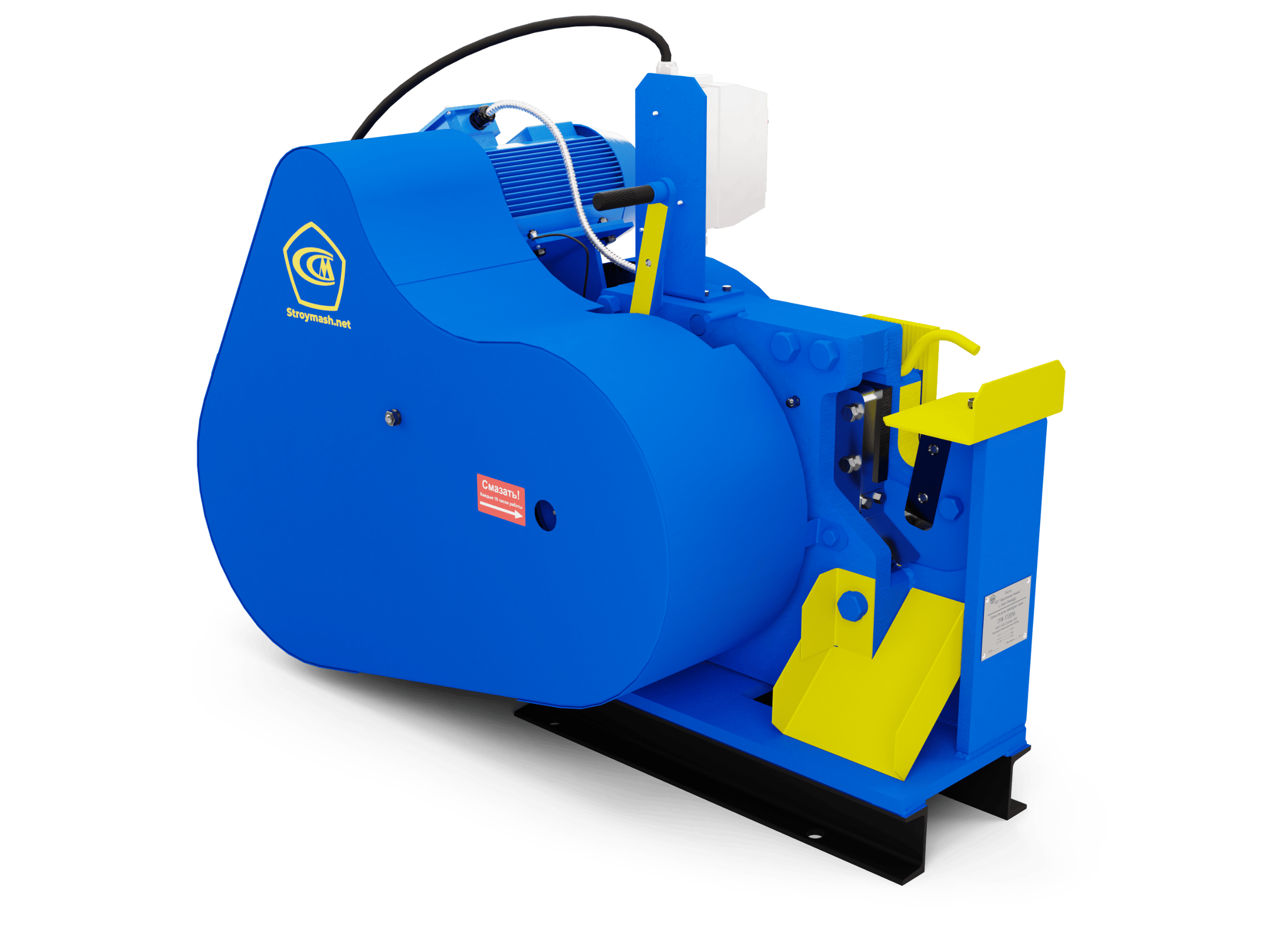

Станок для резки арматуры СМЖ-172БМА

Предназначен для резки арматурной стали диаметром до 40 мм на предприятиях по производству железобетонных изделий и на строительных площадках. Модель с 2-мя режимами работы: непрерывный и одиночный рез.

Цена

215 000,00 ₽

Технические характеристики

Наибольший диаметр разрубаемой арматурной
стали по ГОСТ 5781-82, мм
для класса А-I 40
для класса А-II 36
для класса А-III 32
Квадрат (Сталь 3), мм 36х36
Полоса (Сталь 3), мм 40х12
Комплект ножей для прокатов разных форм нет
Число ходов кулисы, ход/мин. 33
Непрерывный ход ножа Есть
Одиночный ход ножа Есть
Мощность электродвигателя, кВт 3
Габаритные размеры, мм 1030х467х775
Масса, кг 450

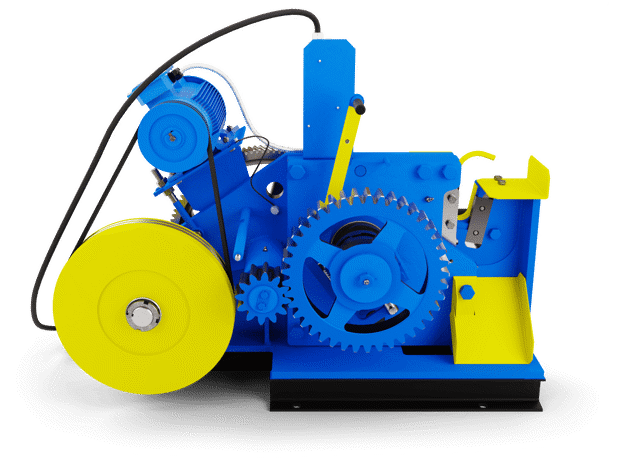

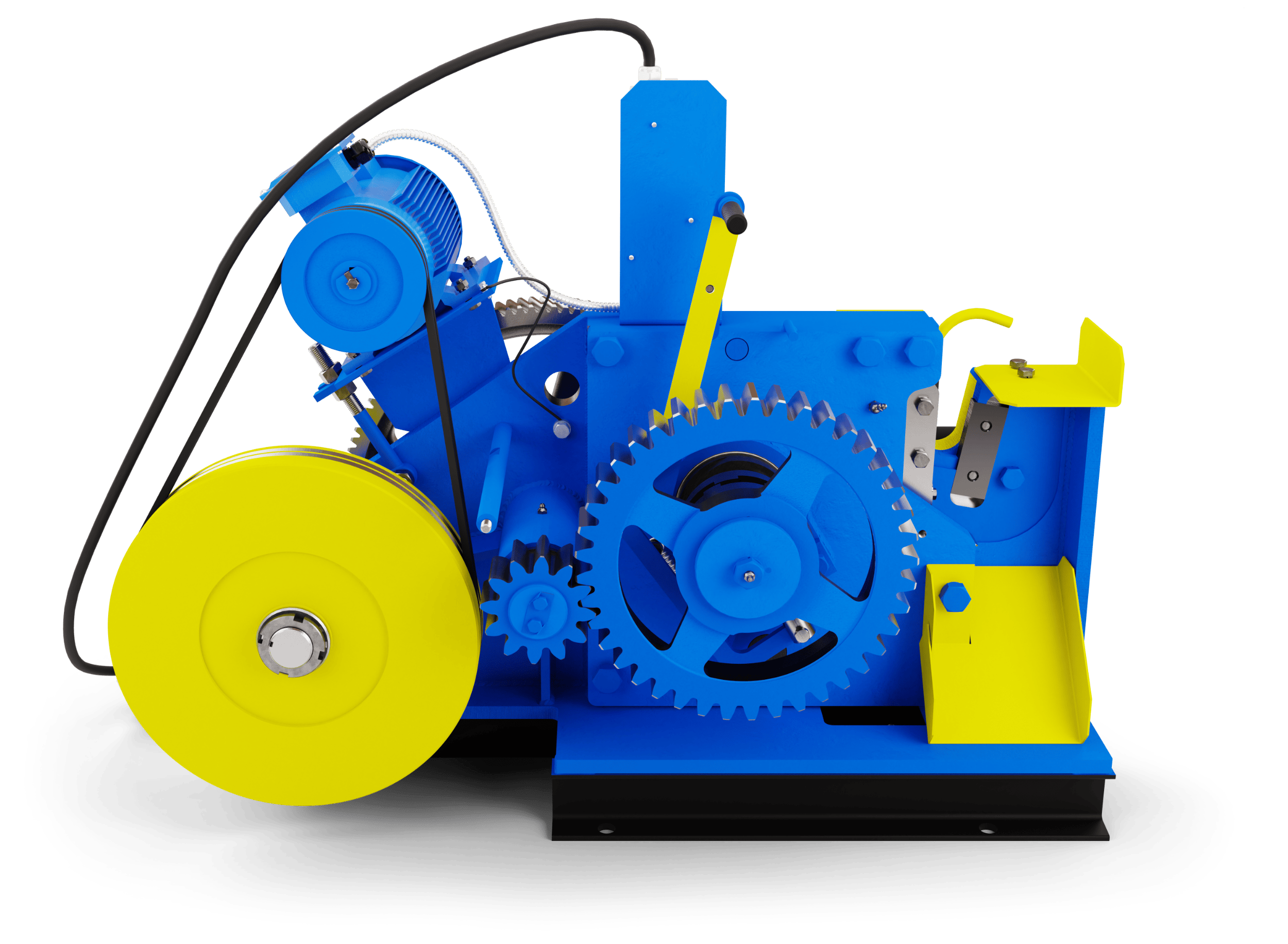

Устройство станка СМЖ-172БМА

Станок состоит из следующих основных узлов: станины в сборе, электродвигателя, редуктора, кулисного механизма, механизма управления режимом реза.

Кулисный механизм станка СМЖ-172БМА в сборе состоит из кулисы, эксцентрикового вала и вклaдыша. В верхней части кулисы крепится подвижный нож, взаимозаменяемый с неподвижным ножом станины.

Принцип работы станка СМЖ-172БМА

Процесс реза осуществляется благодаря качательному движению кулисы, с помощью закреплённого на ней закалённого ножа.

Качание осуществляется с помощью передачи вращательного движения с вала электродвигателя на шкив-маховик, по двухступенчатому редуктору, с помощью скользящей муфты, до эксцентрикового вала, который соединён с кулисой посредством вкладыша.

Относительное перемещение подвижного ножа на кулисе, и неподвижного, закреплённого в станине обеспечивает рез.

Преимущества станка СМЖ-172БМА

просты и надежны в эксплуатации;
широкий рабочий диапазон температур (климатическое исполнение У2, -50 .... +45 С);
ножи с 4-мя режущими кромками из особо прочной закалённой стали;
наличие упора, позволяющего совершать точный рез одного или нескольких прутков одновременно, в зависимости от их диаметра;
комфортный скоростной режим в автоматическом режиме  (33 хода/мин).
имеет режим одиночного реза. Рез активируется рычагом.

Запчасти

Декларация о соответствии (ЕАС)

Сравнение моделей

	СМЖ-172А Подробнее	СМЖ-172БМА Подробнее
Наибольший диаметр разрубаемой арматурной стали по ГОСТ 5781-82, мм	-	-
для класса А-I	40	40
для класса А-II	36	36
для класса А-III	32	32
Квадрат (Сталь 3), мм	36х36	36х36
Полоса (Сталь 3), мм	40х12	40х12
Комплект ножей для прокатов разных форм	нет	нет
Число ходов кулисы, ход/мин.	33	33
Непрерывный ход ножа	Есть	Есть
Одиночный ход ножа	Нет	Есть
Мощность электродвигателя, кВт	3	3
Габаритные размеры, мм	1100х430х790	1030х467х775
Масса, кг	435	450
	Заказать Запчасти	Заказать Запчасти

Особенности СМЖ-172БМА

Для арматуры...

Арматура 40 мм

Арматура 12 мм, 3 шт.

Для арматуры...

Механические ножницы позволяют рубить арматуру толщиной от 6 мм до 40 мм (Кл. А I).

Упор, регулируемый в зависимости от диаметра, позволяет решить проблему отскока арматуры во время удара ножа. Кроме повышения безопасности, это препятствует крошению ножа, продлевая его ресурс.

...и проката

...и проката

Кроме арматуры, механические ножницы могу резать прокат: квадрат до 36 мм, и полосы до 40х12 мм.

Можно резать пакетом

Механические ножницы позволяют рубить арматуру по несколько прутков* за один ход кулисы.

Лоток подачи поможет выровнять арматуру по длине перед закладыванием в зону реза.

*количество зависит от диаметра прутков.

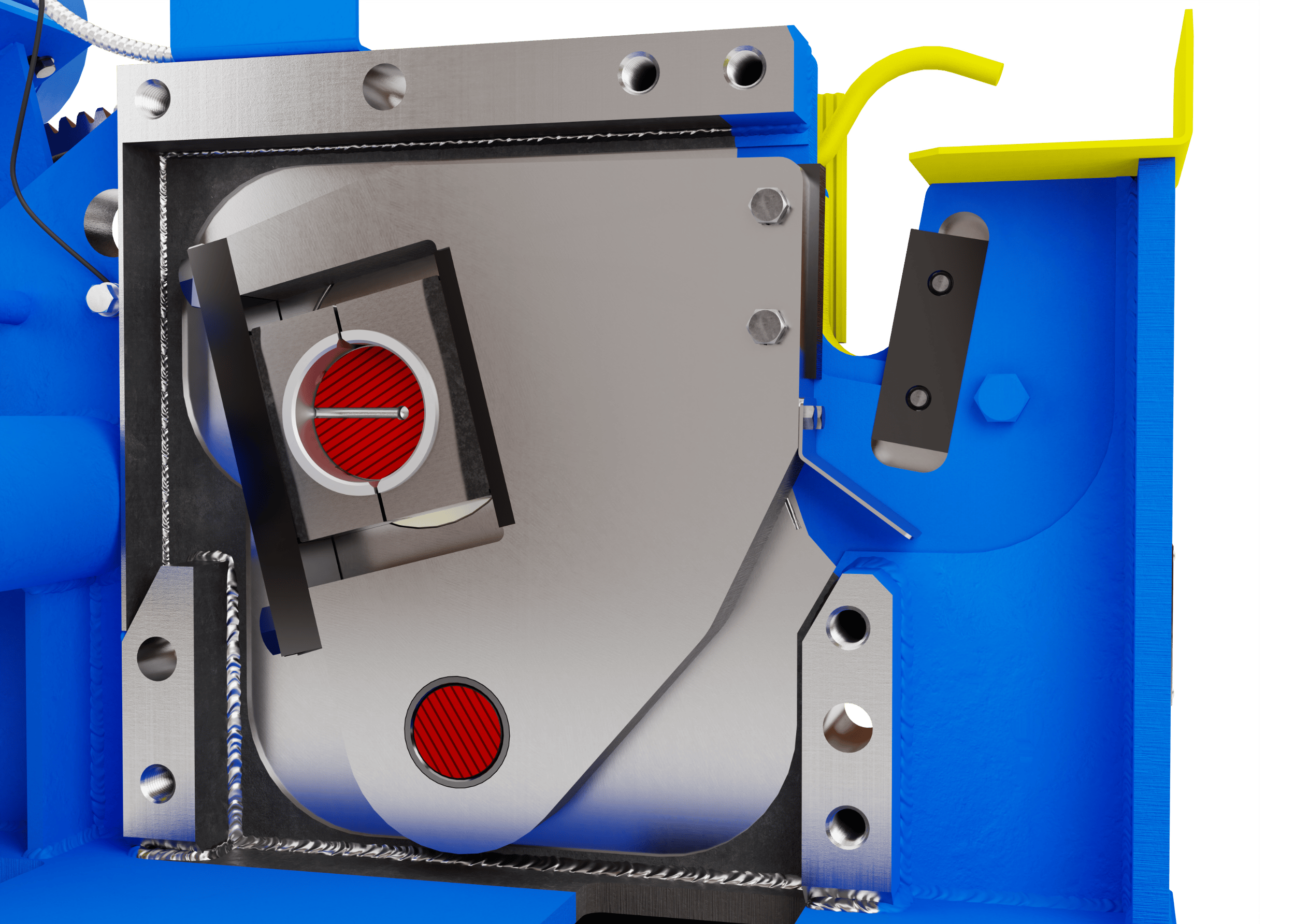

Прочный силовой механизм

Прочный силовой механизм

Кулисный механизм выполнен из качественной стали 45. Поверхности трения закалены для обеспечения износостойкости.

Опоры эксцентрикового вала выполнены из капролона, а часть вкладыша находящаяся с ним в контакте из силумина – для обеспечения низких коэффициентов трения.

Закалённый инструмент

Нож изготавливаются и из легированной стали.

После закалки материал обеспечивает сочетание высокой твёрдости и ударной вязкости. Ножи получатся изностойкими и при этом не крошатся от ударов*.

Обладают 4-мя кромками -- после износа каждый нож можно перевенуть до 4-х раз перед необходимостью замены на новый.

*корректное использование упора значительно продлевает ресурс ножей.

Отличия от СМЖ-172А

Механизм одиночного реза

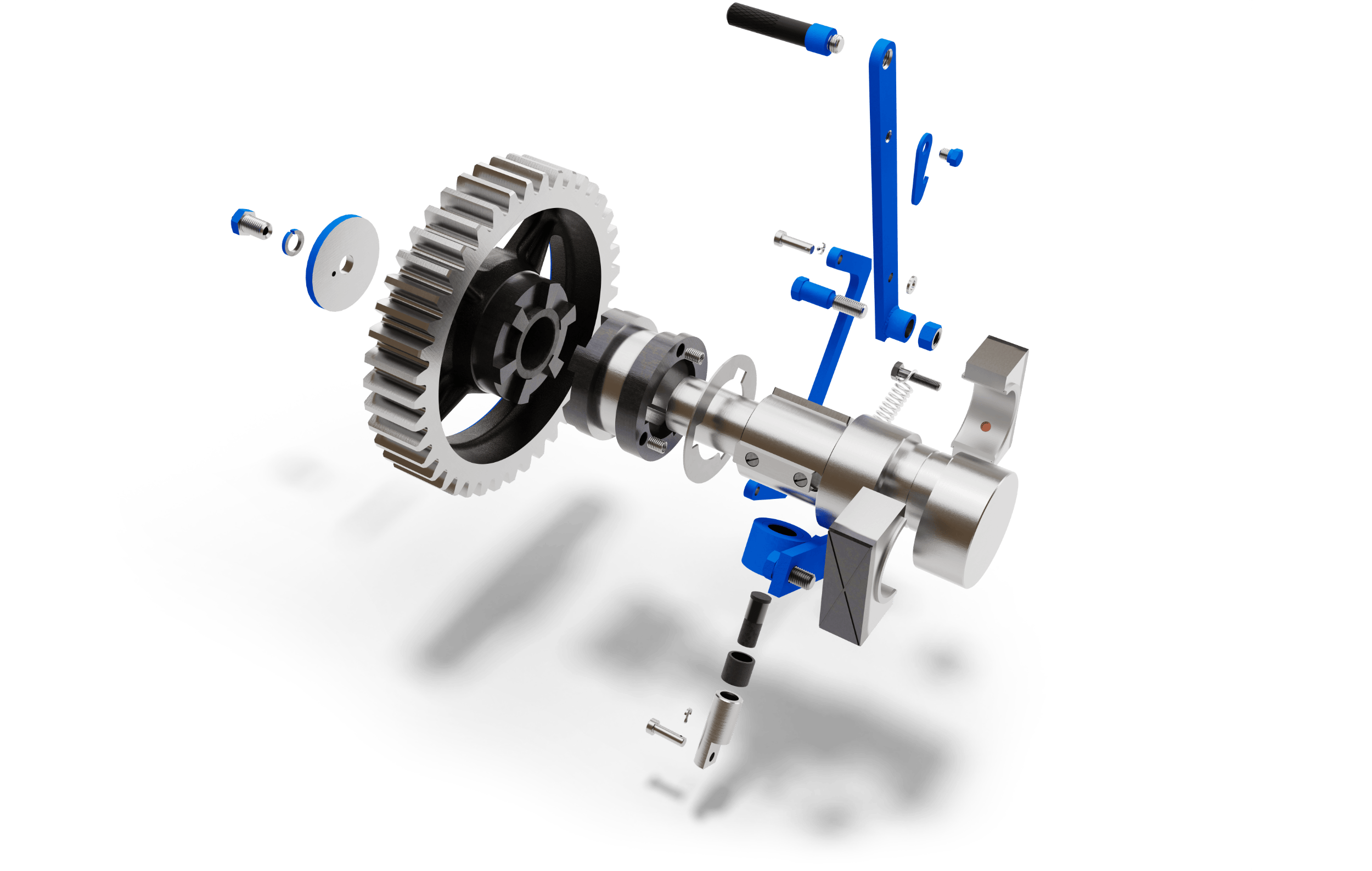

СМЖ-172БМА с механизмом одиночного реза

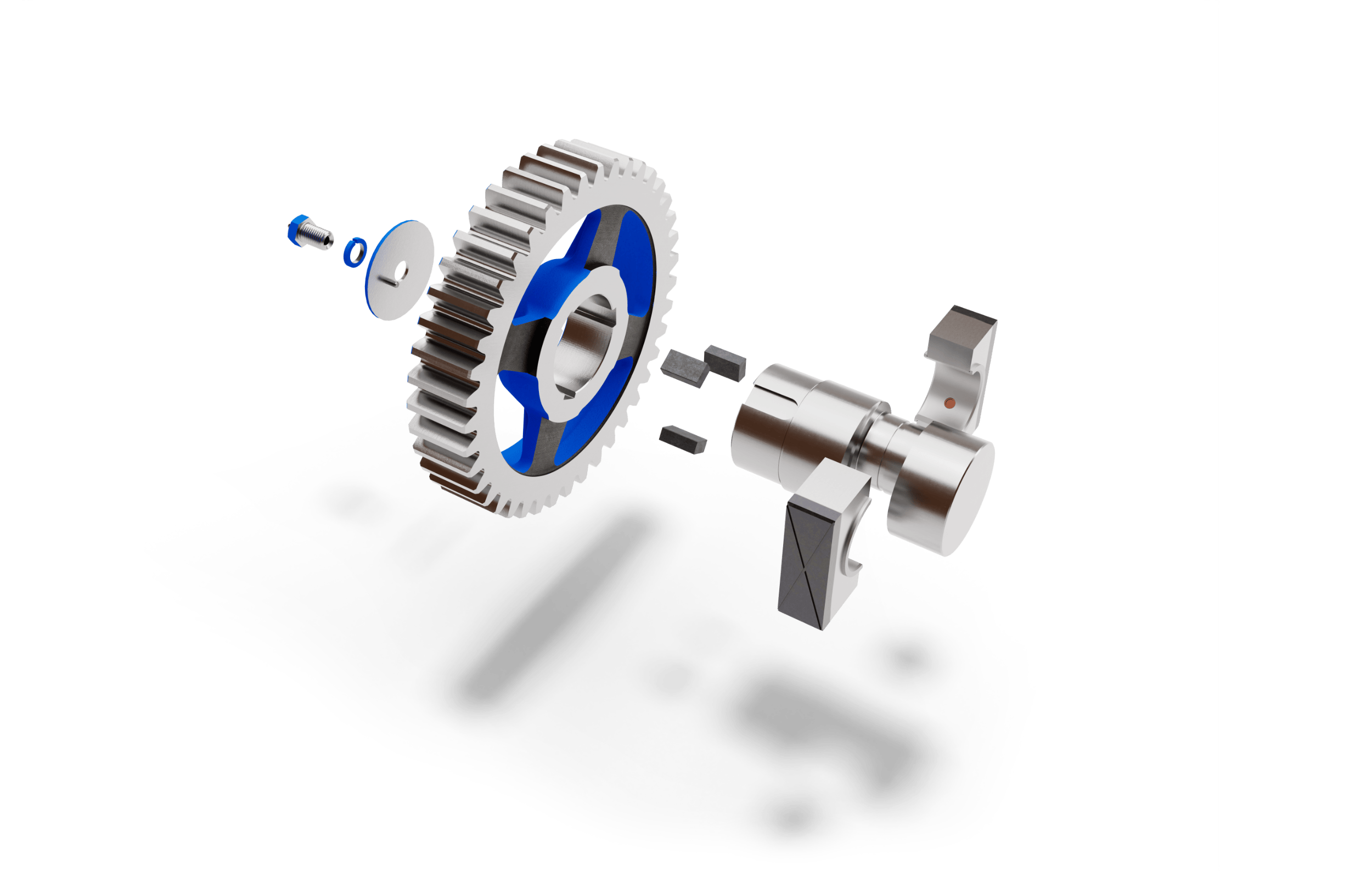

СМЖ-172А без механизма одиночного реза

Механизм одиночного реза

Модель СМЖ-172БМА обладает функцией одиночного реза.

После отклонения рычага механизм со скользящей муфтой обеспечивает включение эксцентрикового вала, который совершит 1 оборот, после чего рычаг вернётся в исходное положение.

При закреплении рычага в положении реза крючком – станок работает в автоматическом режиме со скоростью 33 хода/мин.

Рольганг для работы

Наличие механизма одиночного реза позволяет выравнять арматуру по длине прямо в зоне резания, перед нажатием на рычаг.
