 СМЖ-172А

Станок для резки арматуры
 СМЖ-172А

Предназначен для резки арматурной стали диаметром до 40 мм на предприятиях по производству железобетонных изделий и на строительных площадках. Модель с непрерывным резом.

(*) Если необходима функция одиночного реза, рекомендуем СМЖ-172БМА.

Цена

191 000,00 ₽
Оставить заявку

Технические характеристики

  • Наибольший диаметр разрубаемой арматурной
    стали по ГОСТ 5781-82, мм
  •   для класса А-I 40
  •   для класса А-II 36
  •   для класса А-III 32
  • Квадрат (Сталь 3), мм 36х36
  • Полоса (Сталь 3), мм 40х12
  • Комплект ножей для прокатов разных форм нет
  • Число ходов кулисы, ход/мин. 33
  • Непрерывный ход ножа Есть
  • Одиночный ход ножа Нет
  • Мощность электродвигателя, кВт 3
  • Габаритные размеры, мм 1100х430х790
  • Масса, кг 435

Устройство станка СМЖ-172А

Станок состоит из следующих основных узлов: станины в сборе, электродвигателя, редуктора, кулисного механизма, механизма управления режимом реза.

Кулисный механизм станка СМЖ-172А в сборе состоит из кулисы, эксцентрикового вала и вклaдыша. В верхней части кулисы крепится подвижный нож, взаимозаменяемый с неподвижным ножом станины.

Принцип работы станка СМЖ-172А

Процесс реза осуществляется благодаря качательному движению кулисы, с помощью закрелплённого на ней закалённого ножа.

Качание осуществляется с помощью передачи вращательного движения с вала электродвигателя на шкив-маховик, по двухступенчатому редуктору до эксцентрикового вала, который соединён с кулисой посредством вкладыша.

Относительное перемещение подвижного ножа на кулисе, и неподвижного, закреплённого в станине – обеспечивает рез.

Преимущества станка СМЖ-172А

  • просты и надежны в эксплуатации;
  • широкий рабочий диапазон температур
(климатическое исполнение У2, -50 .... +45 С);
  • ножи с 4-мя режущими кромками из особо прочной
закалённой стали;
  • наличие упора, позволяющего совершать точный рез одного или нескольких прутков одновременно, в зависимости от их диаметра;
  • комфортный скоростной режим в автоматическом режиме
(33 хода/мин).

Запчасти

Сравнение моделей

СМЖ-172А Подробнее СМЖ-172БМА Подробнее
Наибольший диаметр разрубаемой арматурной
стали по ГОСТ 5781-82, мм		 - -
  для класса А-I 40 40
  для класса А-II 36 36
  для класса А-III 32 32
Квадрат (Сталь 3), мм 36х36 36х36
Полоса (Сталь 3), мм 40х12 40х12
Комплект ножей для прокатов разных форм нет нет
Число ходов кулисы, ход/мин. 33 33
Непрерывный ход ножа Есть Есть
Одиночный ход ножа Нет Есть
Мощность электродвигателя, кВт 3 3
Габаритные размеры, мм 1100х430х790 1030х467х775
Масса, кг 435 450
Заказать Запчасти Заказать Запчасти

Особенности СМЖ-172А

Для арматуры...

12 СМЖ 172А D Checker Default B

Арматура 40 мм

13 СМЖ 172А D Checker Default B

Арматура 12 мм, 3 шт.

Для арматуры...

Механические ножницы позволяют рубить арматуру толщиной от 6 мм до 40 мм (Кл. А I).

Упор, регулируемый в зависимости от диаметра, позволяет решить проблему отскока арматуры во время удара ножа. Кроме повышения безопасности, это препятствует крошению ножа, продлевая его ресурс.

...и проката

18 СМЖ 172БМА Checker Small

...и проката

Кроме арматуры, механические ножницы могу резать прокат: квадрат до 36 мм, и полосы до 40х12 мм.

Можно резать пакетом

Можно резать пакетом

Механические ножницы позволяют рубить арматуру по несколько прутков* за один ход кулисы.

Лоток подачи поможет выровнять арматуру по длине перед закладыванием в зону реза.

*количество зависит от диаметра прутков.

14 СМЖ 172А Checker Default B

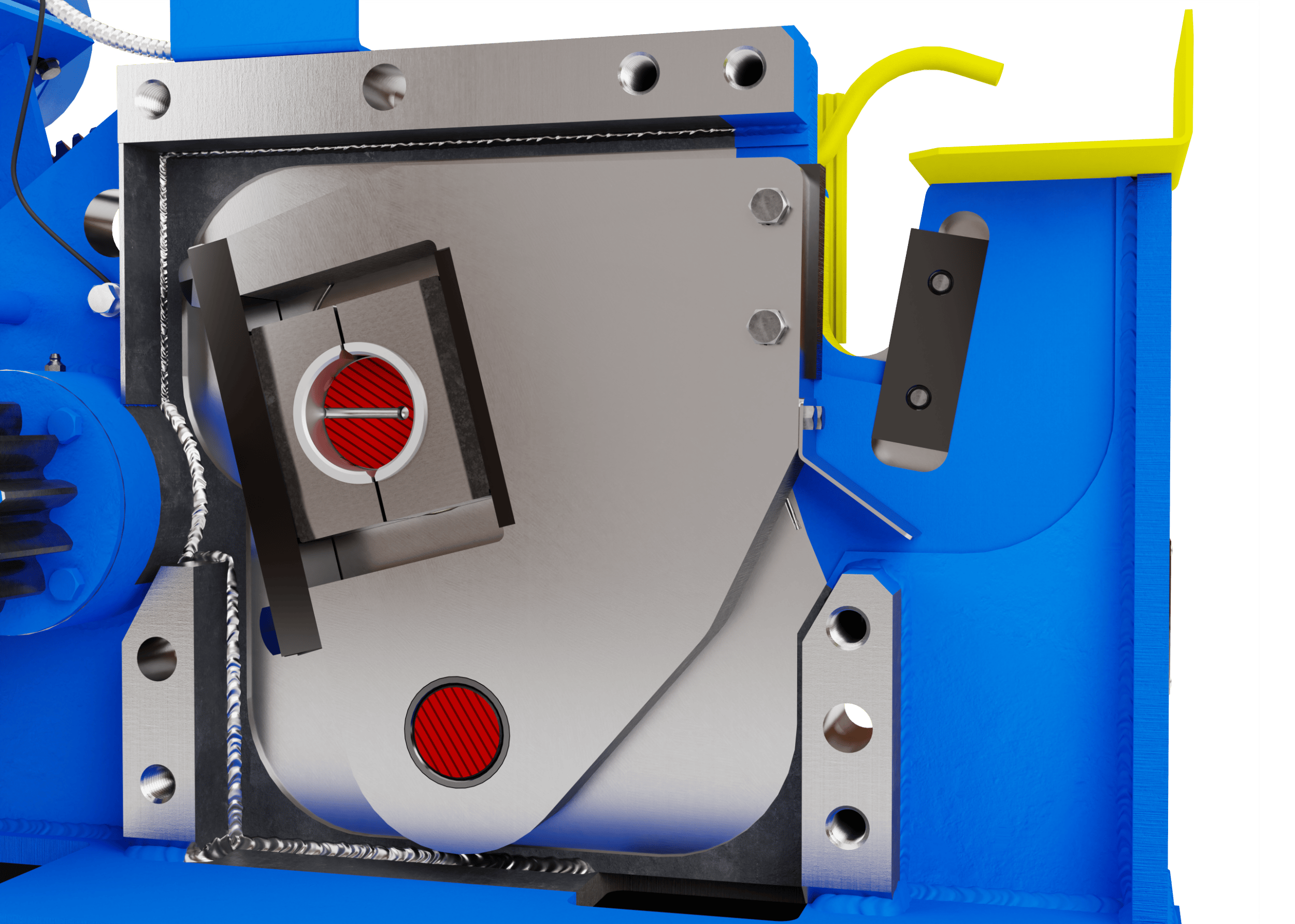

Прочный силовой механизм

B 11 СМЖ 172А Checker Default

Прочный силовой механизм

Кулисный механизм выполнен из качественной
стали 45. Поверхности трения закалены для обеспечения износостойкости.

Опоры эксцентрикового вала выполнены из капролона, а часть вкладыша находящаяся с ним в контакте из силумина -- для обеспечения низких коэффициентов трения.

Закалённый инструмент

Закалённый инструмент

Нож изготавливаются и из легированной стали.

После закалки материал обеспечивает сочетание высокой твёрдости и ударной вязкости. Ножи получатся изностойкими и при этом не крошатся от ударов*.

Обладают 4-мя кромками -- после износа каждый нож можно перевенуть до 4-х раз перед необходимостью замены на новый.

*корректное использование упора значительно продлевает ресурс ножей.
